Management Switching Networking

Requisitos

  • Gabinete de almacenamiento creado en el lienzo

Selección del Modelo de Switch de Gestión

  1. Selecciona el tipo de Switch IP que se va a representar en el diseño
  2. Arrastra y suelta el Switch sobre el lienzo SwitchSelection001
  3. Completa la información:

  4. Nombre : Nombre descriptivo para el Switch

  5. Modelo del dispositivo : Proporcionado por el cliente
  6. SN : Incluir opcionalmente el ESN del Switch

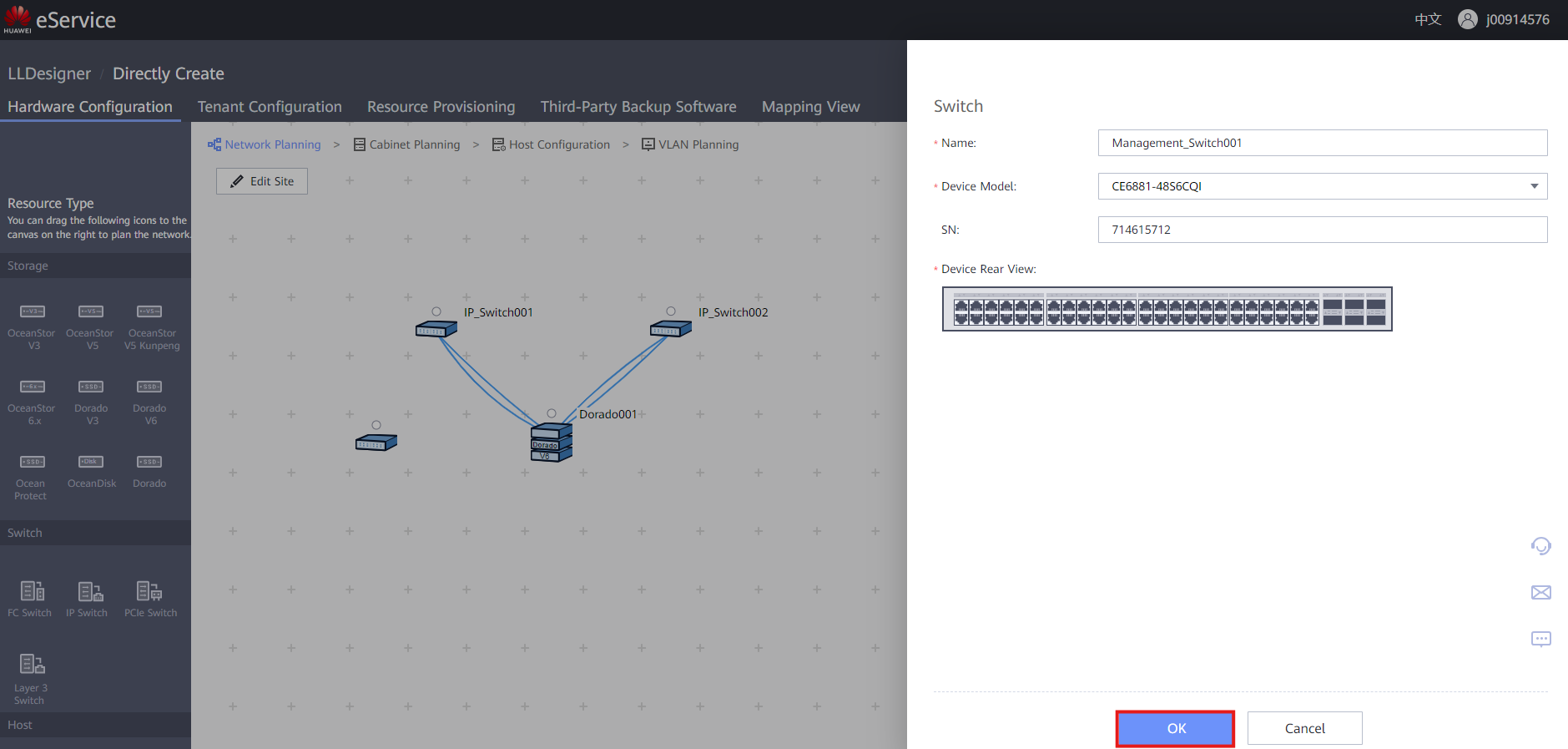

  7. Haz clic en ' OK ' para crear el Switch ManagementSelection001

Conexión de Gestión al Gabinete de Almacenamiento

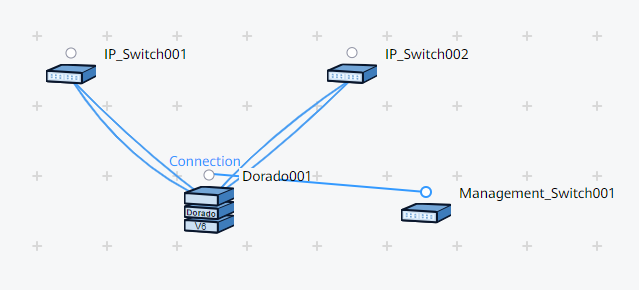

  1. Haz clic en el Punto sobre el Switch y arrastra la conexión hacia el Punto sobre el Gabinete ManagementConnection001

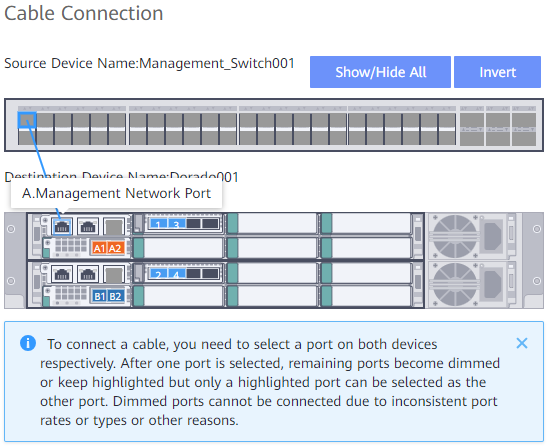

  2. Haz clic en el Puerto deseado del Switch y arrastra la conexión al Puerto de Gestión ManagementConnection002

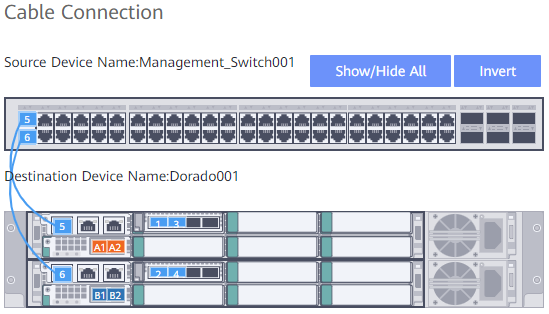

  3. Asegúrate de crear un enlace redundante con los Módulos de Interfaz para mejores prácticas ManagementConnection003
  4. Haz clic en ' OK ' para terminar la conexión del cable
  5. El resultado final debería verse de esta manera
