Logical Ports Creation

Requisitos

  • Conexión al Controlador a través del Puerto de Gestión (cable RJ45)
  • IP del Puerto Lógico
  • Máscara de Subred del Puerto Lógico
  • Rol para el puerto proporcionado por el cliente (Gestión / Servicio / Replicación / ...)
  • Protocolo de Datos para el puerto proporcionado por el cliente (NFS / CIFS / iSCSI / ...)
  • Tipo de Puerto para el puerto proporcionado por el cliente
  • Puerto de Origen para el puerto proporcionado por el cliente (Puertos del Módulo de Interfaz)
  • (Opcional) Puerta de Enlace para el puerto proporcionado por el cliente

Acceso al Switch a Través de Ethernet

Tareas

  1. Ingrese al Administrador de Dispositivos (https://192.168.128.101 o la IP del puerto)

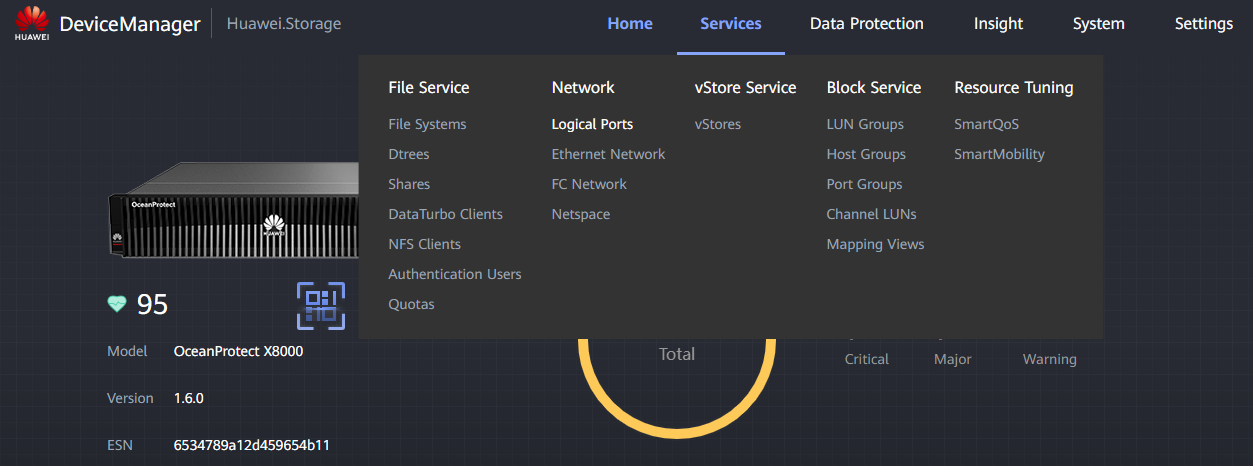

  2. Ingrese a Servicios > Red > Puertos Lógicos LogicalPortsCreation001

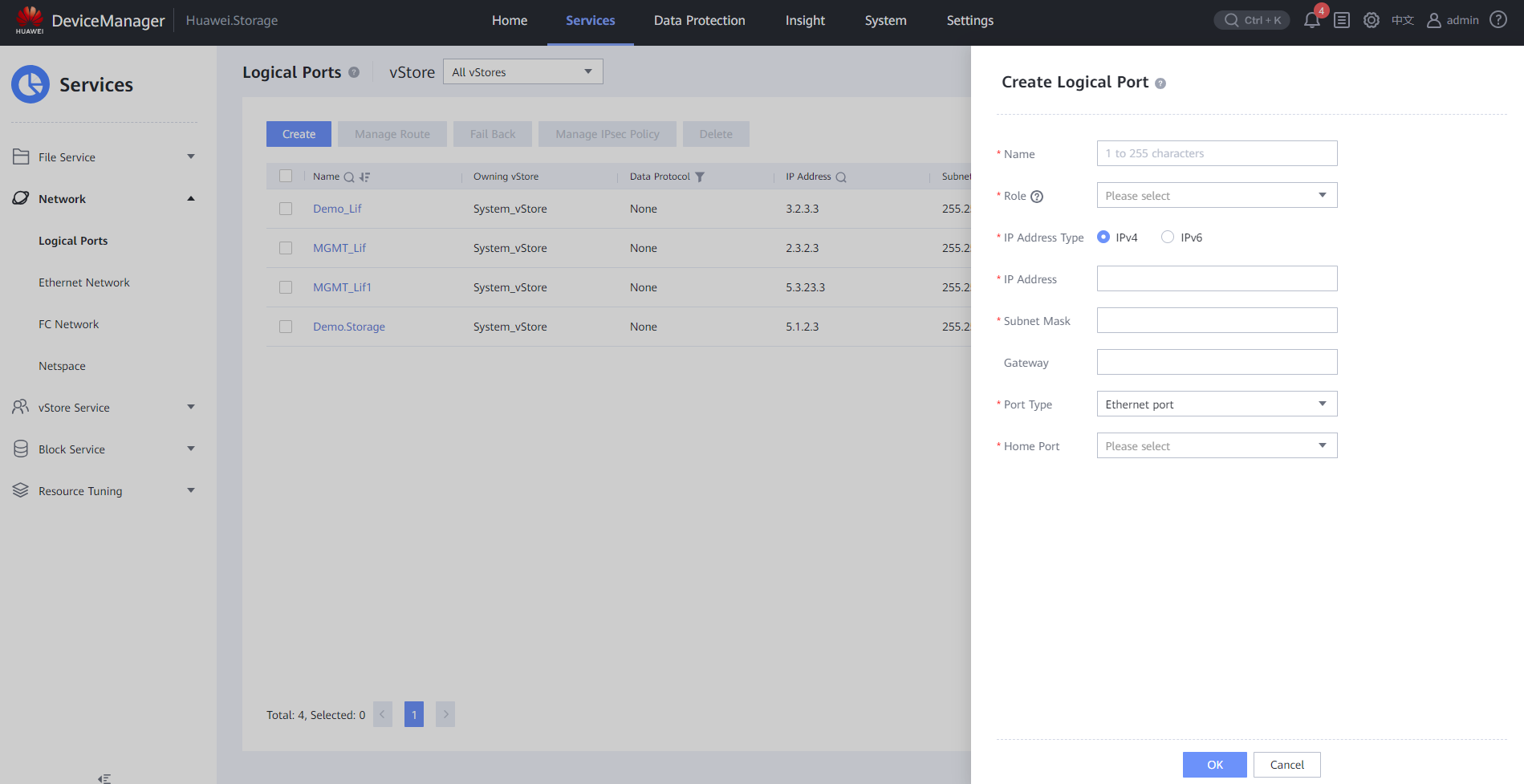

  3. Haga clic en Crear y complete los datos:

  4. Nombre : Nombre descriptivo para el puerto (por ejemplo, LP_DEV001)

  5. Rol : Proporcionado por el cliente (comúnmente Servicio )
  6. Protocolo de Datos : Proporcionado por el cliente (comúnmente NFS )
  7. vStore Propietario : Seleccione el vStore creado previamente para el cliente
  8. Tipo de IP : IPv4 o IPv6 (comúnmente IPv4 )
  9. IP del Puerto : Proporcionada por el cliente (IP necesaria para el servicio)
  10. Máscara de Subred : Proporcionada por el cliente (comúnmente 255.255.255.0)
  11. Puerta de Enlace : Proporcionada por el cliente
  12. Tipo de Puerto : Proporcionado por el cliente: Puerto Ethernet
  13. Puerto de Origen : Puerto del Módulo de Interfaz proporcionado por el cliente
  14. Estado de Activación : Comúnmente dejado como Activado
  15. Haga clic en OK para crear el Puerto Lógico LogicalPortsCreation002

Acceso al Switch a Través de VLAN

  1. Ingrese al Administrador de Dispositivos (https://192.168.128.101 o la IP del puerto)
  2. Ingrese a Servicios > Red > Red Ethernet
  3. Asegúrese de que los puertos que desea usar aparezcan como " Link up "

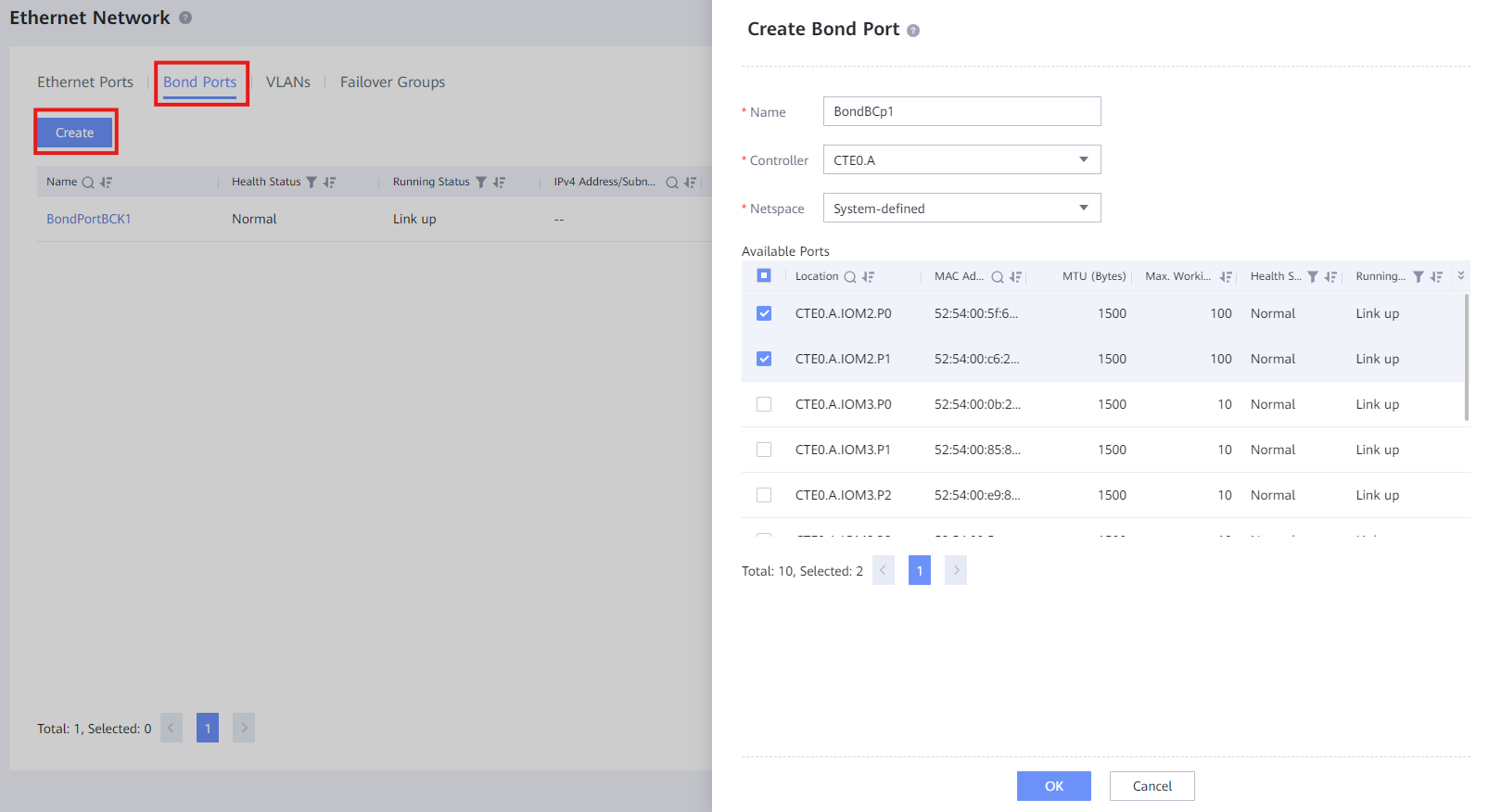

  4. Haga clic en " Bondar Puertos " y " Crear " para completar la información:

  5. Nombre : Nombre descriptivo para el Puerto de Enlace

  6. Controlador : Seleccione el Controlador que tiene los puertos físicos
  7. Espacio de Red : Déjelo como está
  8. Puertos Disponibles : Seleccione los Puertos Físicos que formarán el puerto de enlace

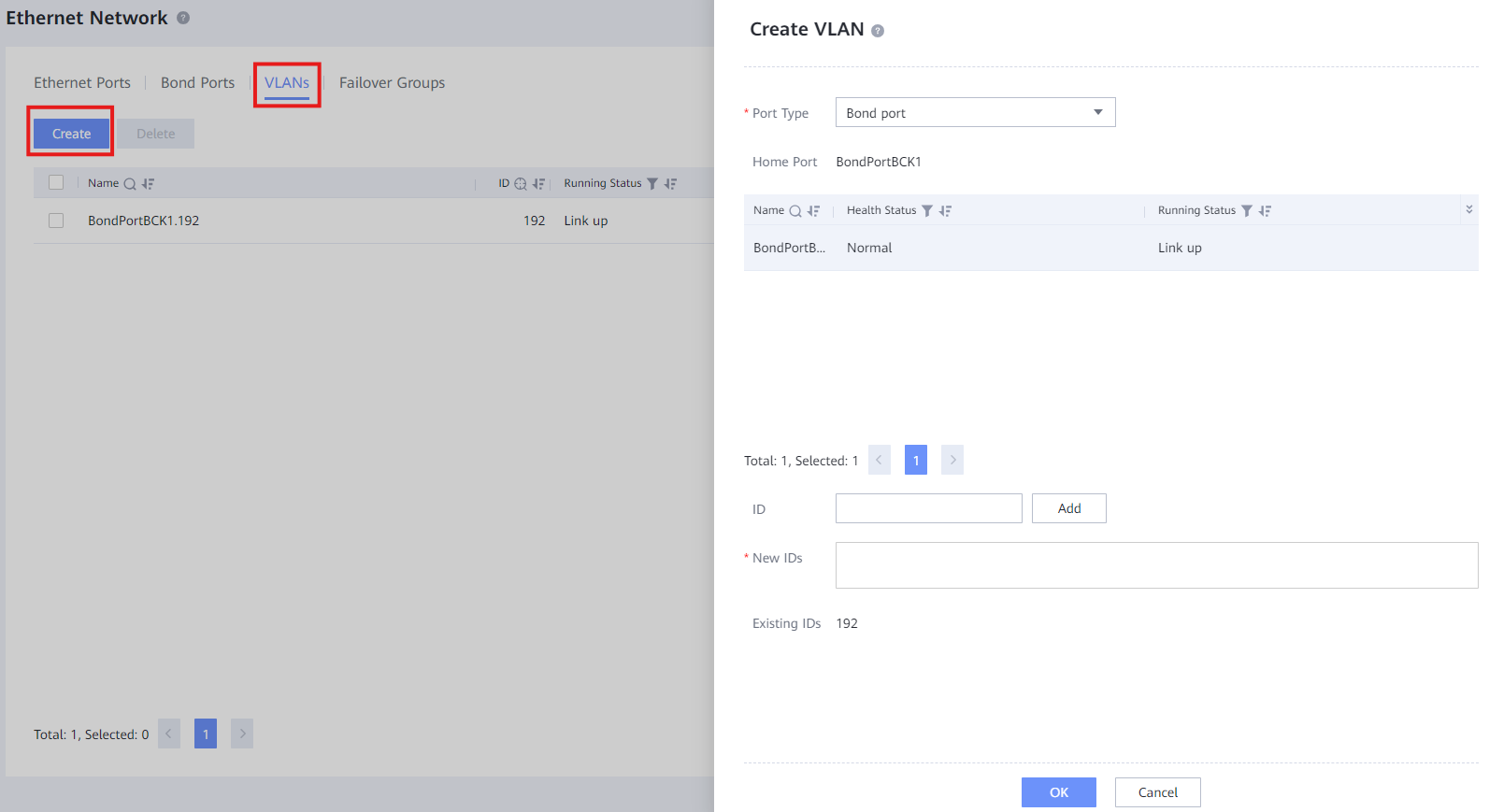

LogicalPortsCreation003 5. Haga clic en " OK " para crear el Puerto de Enlace 6. Haga clic en " VLANs " y " Crear " para completar la información:

  • Tipo de Puerto : Seleccione Puerto de Enlace
  • Puerto de Origen : Seleccione el puerto de enlace creado previamente
  • ID : Escriba el ID de la VLAN y presione " Agregar "

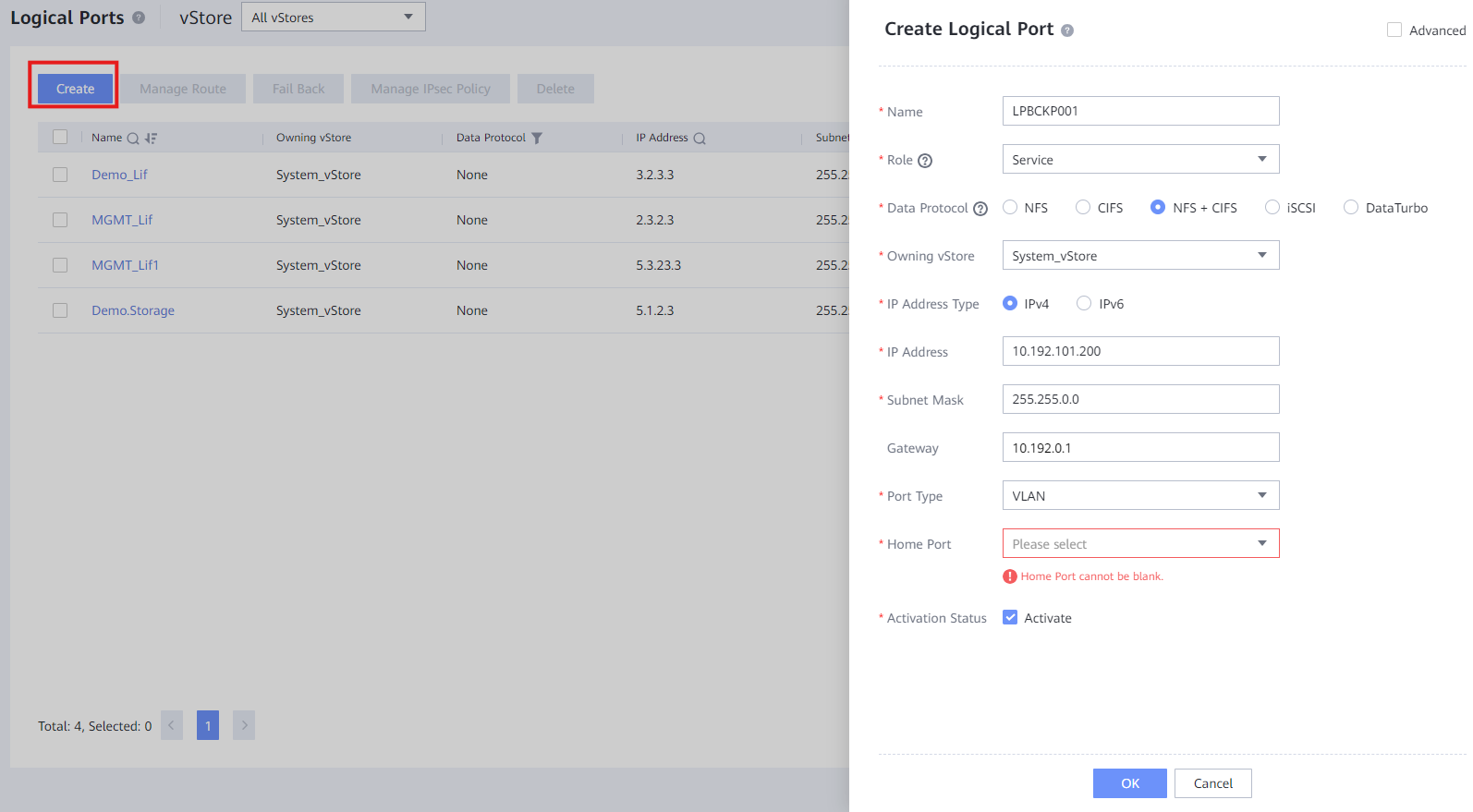

LogicalPortsCreation004 7. Haga clic en " OK " para crear la VLAN con el Puerto de Enlace 8. Ingrese a Red > Puertos Lógicos 9. Haga clic en " Crear " y complete la información:

  • Nombre : Nombre descriptivo para el puerto (por ejemplo, LP_DEV001)
  • Rol : Proporcionado por el cliente (comúnmente Servicio )
  • Protocolo de Datos : Proporcionado por el cliente (comúnmente NFS + CIFS )
  • vStore Propietario : Seleccione el vStore creado previamente para el cliente
  • Tipo de IP : IPv4 o IPv6 (comúnmente IPv4 )
  • IP del Puerto : Proporcionada por el cliente (IP necesaria para el servicio)
  • Máscara de Subred : Proporcionada por el cliente (comúnmente 255.255.255.0)
  • Puerta de Enlace : Proporcionada por el cliente
  • Tipo de Puerto : VLAN
  • Puerto de Origen : Seleccione el Puerto de Origen creado previamente
  • Estado de Activación : Comúnmente dejado como Activado

LogicalPortsCreation005 10. Haga clic en " OK " para crear el Puerto Lógico 11. Pruebe la conexión al Puerto Lógico mediante:

ping LogicalPort_IP
